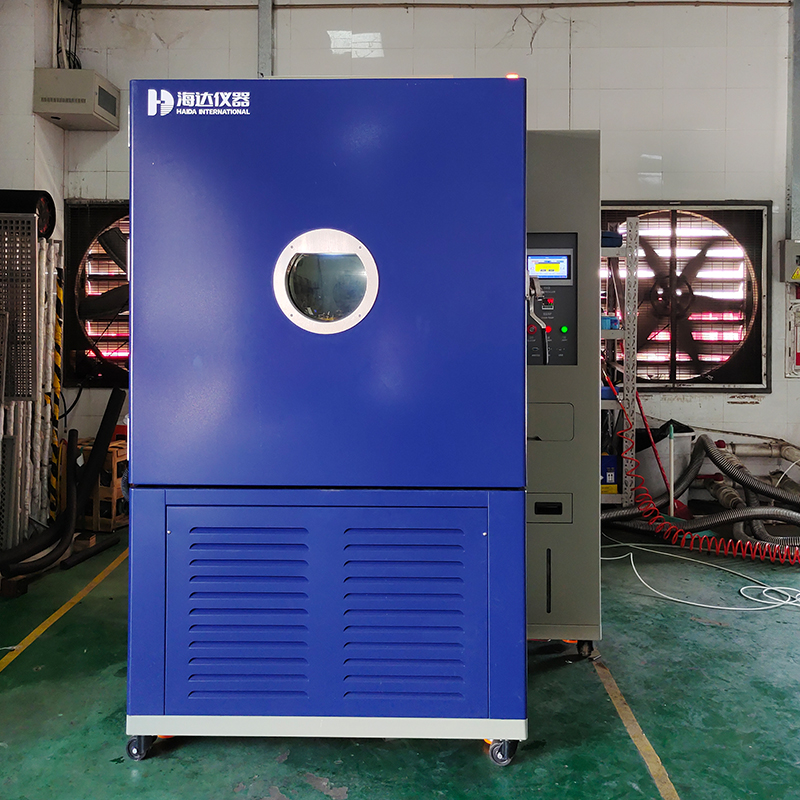

HD-E714 高低溫低氣壓試驗機
作者： 發布日期：2025-07-15
產品簡介：高低溫低氣壓試驗箱主要應用于航空、航天、通訊、信息、電子、電器等領域，確定儀器儀表、電工產品、材料、零部件、設備等在低氣壓、高溫、低溫單項或同時作用下的極端（逼真模擬高空/高海拔/高原低氣壓高低溫試驗環境）環境適應性與可靠性試驗，并或同時對試件通電進行電氣性能參數的測量。高、低溫試驗時本試驗箱可用于散熱試驗樣品和非散熱試驗樣品的試驗。對于散熱試驗樣品的試驗，其散熱功率不能超過試驗箱制冷量，因制冷量為動態值，其隨溫度點變化而有所變化。低氣壓試驗箱箱體采用整體式組合結構形式，試驗箱由保溫箱體（承壓結構）、制冷機組、真空機組和位于試驗箱大門上的電器控制器（系統）組成。
設計標準：
滿足GB2423.25-1992、GB2423.26-1992、GJB150.3A-2009、GJB150.4A-2009、GJB150.2A-2009 試驗方法要求，同時也滿足GJB5170.10-2008電工電子產品環境試驗設備檢驗要求。
供電條件:
電源要求：AC380V±10% 50±0.5Hz 三相五線制
預裝功率：總功率+2.0KW
| 名稱 | 參數 |
| 溫度范圍 | -40℃~+100℃ |
| 溫度偏差 | ±2℃，溫度均勻度：≤2℃，溫度波動度：±0.5℃ |
| 容積 | 1m³ |
| 工作室尺寸 |
1000mm×1000mm×1000mm |
| 升溫速率 | ≥1℃/min |
| 降溫速率 | ≥1℃/min |
| 壓力范圍 |
常壓~1Kpa，降壓時間（壓力值：常壓→1Kpa）小于等于30分鐘 |
|
壓力方式 |
先升降溫，再抽真空 |
| 壓力允許偏差 |
±5% |
| 擱板 |
承重量不少于10Kg |
| 供電 |
380V，50Hz，采用三相五線制 |
| 試驗箱與工作室關系 | 為膽中膽形式，內膽為試驗區，放置產品 |
| 外壁材料 |
鋼板表面噴塑 |
| 內壁材料 |
不銹鋼 |
| 絕熱材料 | 低氣壓專用復合承壓保溫材料，保證箱體外部無出汗情況 |
| 手動門 |
關閉時自動鎖緊 |
| 內箱材質 | SUS304不銹鋼優質鏡面光板 |
| 保溫材質 | 聚氨脂硬質發泡、超細玻璃纖維綿 |
| 門框隔熱 | 雙層耐高低溫老化硅橡膠門密封條 |
| 安全保護 | 漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護 |
| 定時功能 | 0.1～999.9（H、M、S）可調 |
| 送風循環系統 | |
| 氣流循環裝置 |
采用真空專用風機使箱內溫度均勻，箱體要有減震墊，要保持密封。 |
| 加熱方式 | 電加熱式 |
| 冷卻方式 | 水冷 |
| 制冷輔助件 | 膨脹閥、過濾器、壓力控制器、油壓控制器、截止閥、電磁閥、油分離器等均應采用進口件 |
| 設備采用無氟系統，制冷劑選用 |
R404A和R23 |
| 真空系統 | |
| 真空系統組成 | 真空系統是獲得真空度和測量控制真空度的組成部分，由真空測量系統和真空獲得機組組成 |
| 真空度測量 | 真空度測量采用壓力傳感器進行測量該真空規采用壓力應變實現真空度測量，測量數據為線形電信號，可直接輸入設備控制器進行顯示和控制 |
| 氣壓控制部件 | 壓力傳感器、變送器、壓力調節閥、充氣調節閥等均是優質品牌產品 |
| 控制系統 | |
| 溫度直接輸入方式 | 彩色觸摸屏輸入，全中文菜單對話方式，可顯示設定參數、曲線時間、故障、歷史記錄、可打印輸出 |
| 設定精度 |
溫濕度：0.1℃ 氣壓值：0.01Pa |
| 控制精度 | 溫濕度：0.5℃ 氣壓值：1.0Pa |
| 顯示精度 | 溫濕度：0.1℃ 氣壓值：0.01P |
| 運行方式 | 恒定和可編程 |
| 時間累積計時器 | 時間累積計時器 |
| 具有遠程數據傳輸能力 | （有讀取數據接口，接口有標準USB、網線、串行三種接口，數據傳輸能力距離不小于50m），計算機可進行遠程控制（具備遠程開機、關機、編程、數據監視等功能），計算機控制界面設置合理，應配齊相關控制系統所需的硬件和軟件，并負責現場聯試和培訓 |
| 密封性、可靠性 | |
| 工作室與外界各連接口 | 密封可靠，不漏氣、不泄溫 |
| 橡膠件（密封墊、密封條） | 能在本試驗箱極限溫度長時間工作條件下保持物理性能 |
| 制冷系統管路 | 焊接，密封可靠，不漏氣、不漏油 |
| 真空系統氣密性 | 可靠，不漏氣，清潔無油污 |
| 安全環保和電磁兼容要求 | |
| 試驗箱符合國家電工安全標準 | 布線規范，各接線端口應明確標明，不直接裸露 |
| 工作室與各電源 | 絕對絕緣 |
| 試驗箱非電源部分 | 無漏電，不積存靜電 |
| 提供齊全的保護功能（具有燈光、蜂鳴等報警提示） | 具有電源欠壓、過壓、缺相保護；超溫保護、壓縮機超壓、缺油等保護功能 |
| 試驗箱噪聲與散熱綜合考慮 | 工作時整機噪聲≤60dB（距試驗箱1米遠處測試）； |
