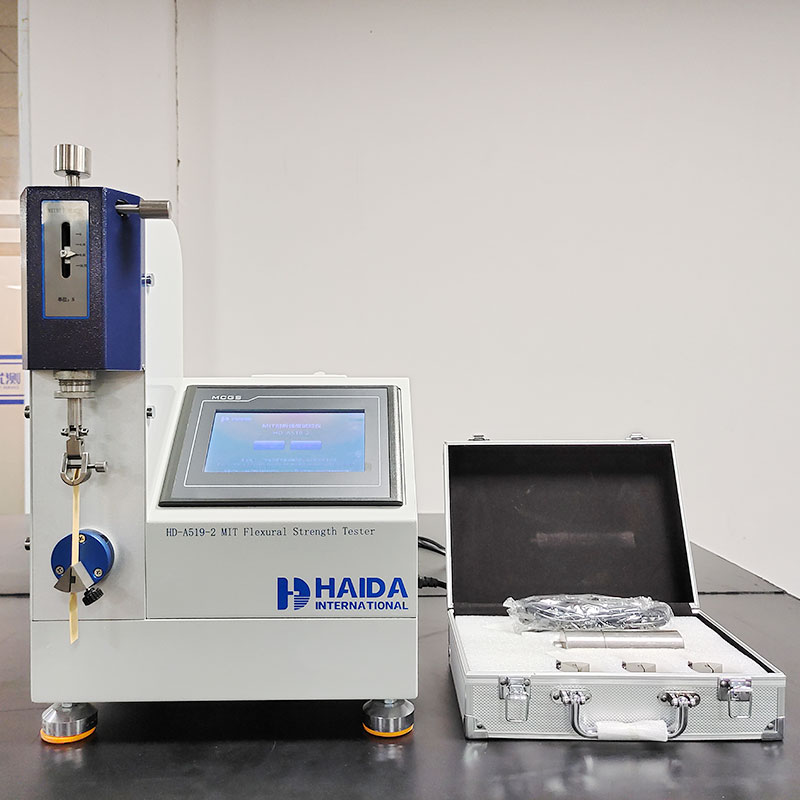

MIT耐折強度試驗儀HD-A519-2
作者： 發布日期：2025-05-16
一、產品功能用于測定紙張纖維材料耐折性能測試，儀器為單折頭MIT式，可根據試驗要求設定試樣縱橫向、張力大小、折疊次數。主要用于紙張、纖維織布、金屬薄片、塑料薄膜以及復合材料的耐折強度測試，適用于造紙包裝印刷行業、通信設備線材制造業以及相關行業科研機構和質檢部門。
二、主要技術參數
| 指標 | 參數 |
| 驅動方式 | 伺服電機 |
| 試驗荷重 | 4.91N，9.81N，14.72N |
| 彎折角度 | 左右各135°±2°（可以任意角度135°—0—135°、單邊雙邊耐折） |
| 試片尺寸 | 15mm×150mm ,試樣厚度小于1.25mm |
| 試驗速度 | （175±10）r/min（可以任意設置速度0—175±10r/min） |
| 折疊頭寬度 | 19±1mm |
| 折口圓弦半徑 | 0.38±0.02mm；(可更換） |
| 折疊頭夾縫的距離 | 0.25mm/0.5mm/0.75mm/1.0mm（其他間隙夾頭可定做） |
| 計數器 | 0~999999次，自動停機 |
| 外型尺寸 | 421*357*526mm(L*W*H) |
| 顯示方式 | 觸摸屏顯示 |
| 重量 | 約30KG |
| 電源 | 1∮，220V，50HZ，1A |
| 整機功率 | 約500W |
| 主要測試項目 | 紙張纖維材料耐折性能測試 |
三、操作原理
將試片兩端固定于夾具上，上夾具施加固定荷重，使試片承受一定之張力，下夾具在試片垂直狀態下向左右兩邊往復彎折試樣，彎折角度為135度，直到折斷試片，并自動計數。
四、試驗標準
GB/T 457-2008（測試點9.3,A.2）、GB/T 2679.5-1995(測試點4）、ISO 5626-1993（測試點A.4）、JIS-P8115-2001（測試點5）、GB/T2679-5-1995（測試點4）等
五、產品特點
（一）結構特點
1.儀器采用微電腦觸摸屏控制技術，自動化程度高（自動復位/自動停止），可同時進行采樣、測控及顯示；
2.精確定位，自動測量、統計、保存測試結果，自帶打印功能，輸出測試數據；
3.采用伺服電機，傳動平穩，噪音低速度和角度可以根據實際測試設定；
4.附帶稱重砝碼可對彈簧張力進行校準，保證測試結果準確、穩定；
5.夾具軸表面光滑，內置彈簧，摩擦阻力更小，從而減小測試誤差；
6.限位處采用光電式限位開關，避免測試結束時因夾具回位造成對限位處的撞擊，有效延長使用壽命。
（二）軟件特點
1.控制器采用我司自主研發測試軟件，可完成參數設定、運行狀態控制、數據收集與處理、結果報表輸出；
2.能統計同組多個試樣的實驗數據,同組試樣的最大值、最小值、平均值和變異系數；
3.軟件有英語、中文簡體兩種語言形式可選，擴大適用范圍；
4.限位保護、自動計數功能、斷電自動保存數據等設計。
